Unity UGUI 程序化网格 04：RectTransform 如何决定顶点位置
固定坐标失效

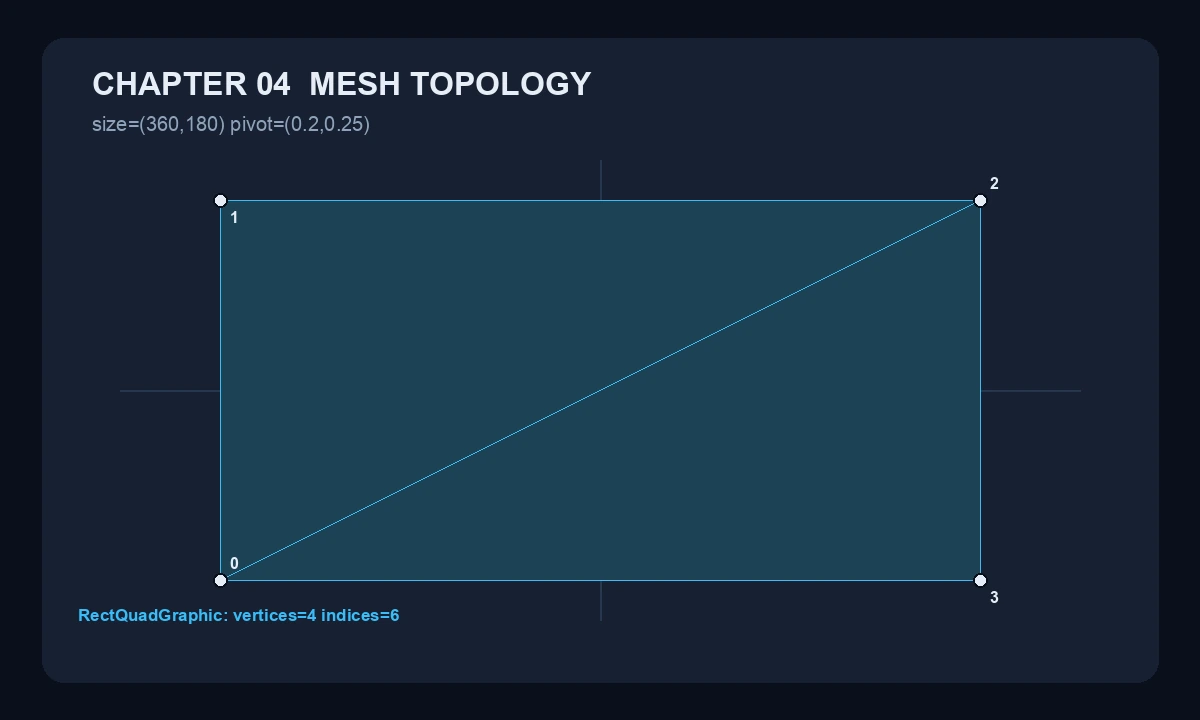

前三篇已经确定四边形由左下、左上、右上、右下四个顶点组成，索引固定为 0,1,2, 2,3,0。本文不改变拓扑，只解决顶点坐标由谁决定。完成后，读者应能从宽高与 Pivot 算出四条边界，并让组件尺寸改变后仍填满自身区域。
本文输入合同
size = (360, 180)
pivot = (0.2, 0.25)
vertexOrder = 左下、左上、右上、右下
indices = 0,1,2, 2,3,0
expected = x[-72,288], y[-45,135]
沿用两个结论：OnPopulateMesh 每次先调用 Clear；顶点坐标采用 RectTransform 的本地二维坐标，X 向右、Y 向上。第 3 篇固定的 X=±60、Y=±40 只适合一个特定尺寸，不能成为 UI 组件自己的尺寸来源。
这一章是从“能画一个矩形”走向“能写一个 UI 组件”的分界。固定坐标把几何尺寸藏在源码里，Inspector 显示的矩形边界却属于另一个对象；两者恰好相同只是偶然。可复用组件必须让唯一的布局事实源驱动顶点，否则策划调整宽高、父布局重新排版或美术修改 Pivot 后，画面会继续停留在脚本作者最初假定的位置。
尺寸与 Pivot
在场景中创建 Canvas 子对象，挂载 RectQuadGraphic，把 Width 设为 360、Height 设为 180、Pivot 设为 (0.2, 0.25)。目标不是让本地原点永远位于矩形中心，而是让矩形的四条边始终等于当前局部矩形的四条边。此时原点位于左边向右 20%、下边向上 25% 的位置，因此左侧还有 72 个单位，右侧还有 288 个单位。
Inspector 固定值
RectTransform.Width = 360
RectTransform.Height = 180
RectTransform.Pivot = X 0.2, Y 0.25
Graphic.Color = RGBA(113, 91, 255, 255)
Raycast Target = false

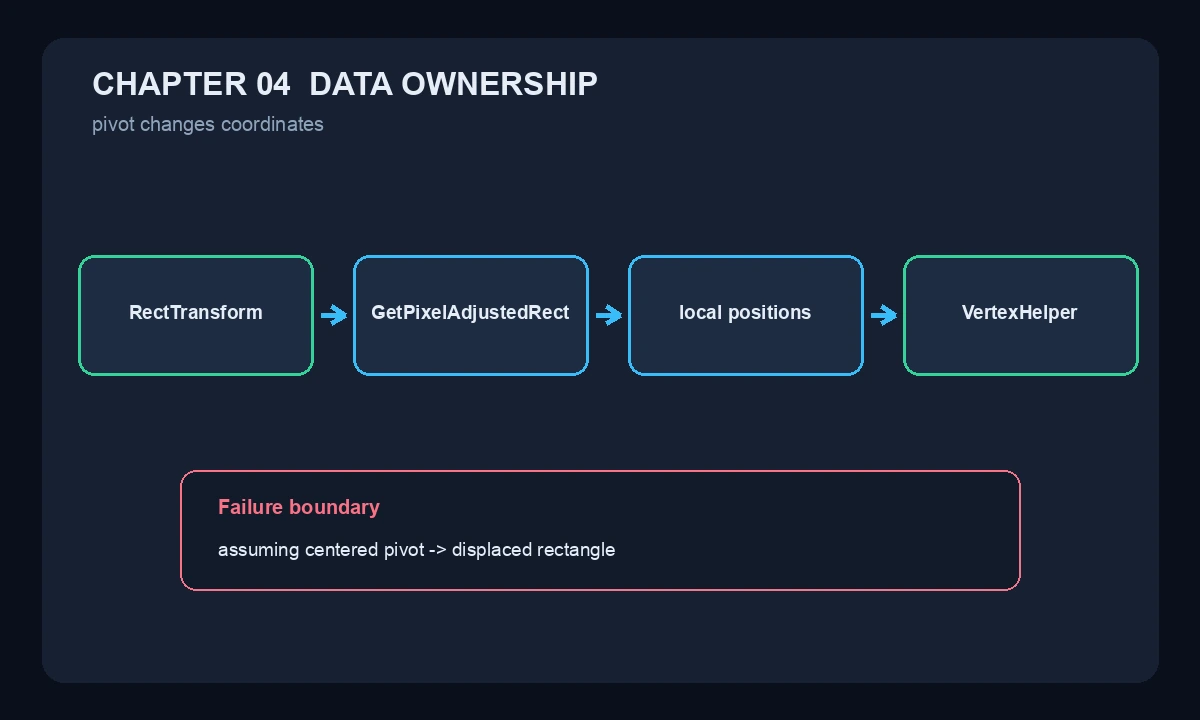

这里的状态所有者是 RectTransform：它保存尺寸与 Pivot；RectQuadGraphic 只在生成网格时读取结果。若组件再保存一份 width、height，布局系统修改 RectTransform 后两份状态就可能分叉。正常时序是“布局写入 RectTransform → UGUI 标记顶点脏 → OnPopulateMesh 读取当前矩形 → CanvasRenderer 接收新网格”；失败时序则是“布局改变 → 组件继续使用旧常量 → 画面尺寸与交互区域不一致”。
复现画面时，从空 Canvas 开始即可：创建空 UI 对象，删除默认 Image，挂上 RectQuadGraphic，再设置 Width、Height 与 Pivot。组件不需要 Update，也不需要自行监听鼠标。改变 RectTransform 后，UGUI 的重建流程会再次请求顶点数据；本文组件只需保证每次请求都从当前矩形完整重建。若为了“立即更新”而在 Update 中不断调用 SetVerticesDirty，只是在重复触发已经存在的布局通知，并没有解决新的状态问题。
局部边界
Pivot 是本地原点在矩形中的归一化位置，不是一个额外位移。设宽高为 W、H，Pivot 为 (px, py)，四条边界可以直接复算：
xMin = -px * W
xMax = (1 - px) * W
yMin = -py * H
yMax = (1 - py) * H
W=360, H=180, px=0.2, py=0.25
xMin=-72, xMax=288
yMin=-45, yMax=135
中心 Pivot (0.5,0.5) 才会得到常见的 ±W/2 与 ±H/2。左下 Pivot (0,0) 会得到 x=[0,W]、y=[0,H]；右上 Pivot (1,1) 则得到 x=[-W,0]、y=[-H,0]。三种情况改变的是原点相对矩形的位置，不改变矩形自身的宽高。
还要区分 Pivot 与 Anchor。Anchor 决定 RectTransform 怎样从父矩形求出自己的布局结果，Pivot 决定本地原点落在自身矩形的哪里。OnPopulateMesh 不参与父子布局求解，它只读取布局完成后的局部 Rect。因此本文公式以最终 W、H、px、py 为输入，而不是尝试从 Anchor Min、Anchor Max 和父尺寸反推一遍。把布局求解复制进 Graphic，不但增加代码，还会在 LayoutGroup 或拉伸锚点参与时得到另一套答案。
GetPixelAdjustedRect() 返回供当前 Graphic 使用的局部矩形。组件应读取它的 xMin/xMax/yMin/yMax，而不是根据 sizeDelta 自行猜测最终尺寸；锚点、布局和像素调整已经属于 RectTransform 与 Canvas 的边界。本文只消费结果，不复制布局算法。
局部坐标也不能与屏幕坐标混用。JSON 中的 (-72,-45) 不是屏幕左下角的像素位置，而是当前 UI 对象本地原点到左下顶点的向量。父对象的缩放、旋转和位置会在后续变换阶段作用于整个四边形；本文顶点无需预先乘父变换。若把屏幕坐标直接写进 UIVertex.position，对象移动时就会再被父变换一次，产生重复偏移。
组件实现
下面是本文可以直接复制的完整组件。与第 3 篇相比，顶点顺序和索引完全不变，唯一实质变化是把固定坐标替换为 GetPixelAdjustedRect() 的四条边界。
// Assets/OnPopulateMeshBook/Chapters/Chapter04_RectTransform/
// Runtime/RectQuadGraphic.cs · RectQuadGraphic
using UnityEngine;
using UnityEngine.UI;
namespace OnPopulateMeshBook.Chapter04
{
public class RectQuadGraphic : Graphic
{
protected override void OnPopulateMesh(VertexHelper vh)
{
vh.Clear();
var rect = GetPixelAdjustedRect();
if (rect.width <= 0f || rect.height <= 0f) return;
AddVertex(vh, new Vector2(rect.xMin, rect.yMin));
AddVertex(vh, new Vector2(rect.xMin, rect.yMax));
AddVertex(vh, new Vector2(rect.xMax, rect.yMax));
AddVertex(vh, new Vector2(rect.xMax, rect.yMin));
vh.AddTriangle(0, 1, 2);
vh.AddTriangle(2, 3, 0);
}
private void AddVertex(VertexHelper vh, Vector2 position)
{
var vertex = UIVertex.simpleVert;
vertex.color = color;
vertex.position = position;
vh.AddVert(vertex);
}
}
}
逐步实现时，先保留第 3 篇的四个 AddVertex 与两个 AddTriangle，确认顶点编号没有变化；再在 Clear 后读取一次 rect；最后只替换四个位置。不要在每个顶点前重复调用 GetPixelAdjustedRect()，因为四个顶点必须来自同一次几何快照。该规则不是性能技巧，而是完整提交不变量：同一轮生成不能混入两组边界。
在 Unity 编辑器中验证每一步时，可以先使用中心 Pivot，确认改造没有改变第 3 篇的画面；再切到左下 Pivot，确认本地原点落在左下角；最后使用固定 (0.2,0.25)，对照坐标表。这样的顺序分别隔离“拓扑被改坏”“Pivot 没有生效”和“公式计算错误”。一次同时修改尺寸、Pivot、颜色和索引，出现缺角后将无法判断是哪一层破坏了合同。
组件有两个不可破坏的不变量。其一，vertices[0] 永远代表左下而不是“最靠近原点的点”；Pivot 改变后，左下点未必是负坐标。其二，两组三角形只能引用本轮已经写入的四个顶点。只要这两项成立，后续顶点色和 UV 都能沿用相同编号。
把这段实现放回 UGUI 调用链看，RectQuadGraphic 并不主动把 Mesh 推给 CanvasRenderer。UGUI 在需要重建时提供一个 VertexHelper，组件向其中写入本轮完整数据，框架随后完成提交。于是 OnPopulateMesh 的职责边界非常窄：读取当前组件状态、清空旧记录、写入一致快照。它不应修改 RectTransform，也不应在生成中触发布局刷新；若一边读取矩形一边改尺寸，下一轮重建条件会与本轮几何互相纠缠。
读者可以用三次 Inspector 操作检查这一边界。先只改 Width，矩形的 X 跨度应变化，Y 边界保持；再只改 Height，只有 Y 跨度变化；最后只改 Pivot，宽高差值保持为原值，但四个坐标相对原点整体移动。若改 Pivot 后宽度也变化，说明代码没有直接使用同一 Rect 的最小值和最大值，或场景中还有布局组件在同时改尺寸，需要先隔离布局输入。
尺寸验证
测试辅助函数建立一个只含 RectTransform、CanvasRenderer 和目标 Graphic 的对象，通过真实 OnPopulateMesh 生成 Mesh。测试使用更容易核对的 size=(120,80)、pivot=(0,0)：左下顶点必须落在本地原点，右上顶点必须为 (120,80,0)。
// Assets/OnPopulateMeshBook/Chapters/Chapter04_RectTransform/
// Tests/Editor/RectQuadGraphicTests.cs
using NUnit.Framework;
using OnPopulateMeshBook.Chapter04;
using OnPopulateMeshBook.TestSupport;
using UnityEngine;
public sealed class RectQuadGraphicTests
{
[Test]
public void Populate_UsesRectTransformPivot()
{
var graphic = MeshTestSupport.CreateGraphic<RectQuadGraphic>(
new Vector2(120f, 80f),
Vector2.zero);
var mesh = MeshTestSupport.Build(graphic);
Assert.That(mesh.vertices[0], Is.EqualTo(Vector3.zero));
Assert.That(mesh.vertices[2],
Is.EqualTo(new Vector3(120f, 80f, 0f)));
MeshTestSupport.Destroy(graphic, mesh);
}
[Test]
public void Populate_ZeroWidthProducesEmptyMesh()
{
var graphic = MeshTestSupport.CreateGraphic<RectQuadGraphic>(
new Vector2(0f, 80f));
var mesh = MeshTestSupport.Build(graphic);
Assert.That(mesh.vertexCount, Is.Zero);
Assert.That(mesh.triangles, Is.Empty);
MeshTestSupport.Destroy(graphic, mesh);
}
}
固定场景产物提供了另一组输入。它没有只验证“能看到矩形”，而是记录全部顶点与索引，使结果可以脱离截图复算。
{
"fixedInput": "size=(360,180) pivot=(0.2,0.25)",
"component": "RectQuadGraphic",
"vertices": [
[-72.0, -45.0, 0.0],
[-72.0, 135.0, 0.0],
[288.0, 135.0, 0.0],
[288.0, -45.0, 0.0]
],
"indices": [0, 1, 2, 2, 3, 0],
"vertexCount": 4,
"indexCount": 6
}
同一轮 EditMode 批处理执行系列基础网格测试。下面的命令使用语义化环境变量，避免把编辑器与项目的本机位置写入系列；最终数量以紧随其后的真实输出为准。
"$UNITY_EDITOR" \
-batchmode -nographics -quit \
-projectPath "$PROJECT_ROOT/.tmp/unity-onpopulate-mesh-lab" \
-runTests -testPlatform EditMode \
-testResults "$ARTIFACTS/editmode-results.xml" \
-logFile "$ARTIFACTS/editmode.log"
test-run result=Passed
total=19 passed=19 failed=0 skipped=0
duration=0.0400379s
RectQuadGraphicTests.Populate_UsesRectTransformPivot
result=Passed
duration=0.000501s
RectQuadGraphicTests.Populate_ZeroWidthProducesEmptyMesh
result=Passed
duration=0.000167s
process_exit_code=0
这里没有性能结论。证据只支持三个判断：四个顶点与六个索引保持不变；Pivot 为 (0,0) 时边界测试通过；固定 Pivot 为 (0.2,0.25) 时 JSON 坐标满足公式。
验证层次也要分清。Game 视图适合确认矩形是否填满自己的可见区域；JSON 适合核对固定输入的四个精确位置；EditMode 测试适合在后续章节修改代码时阻止 Pivot 规则回退。三类证据互相补充，不能互相替代：一张截图难以区分 287.5 与 288，单元测试也不会告诉读者最终画面在 Canvas 中是否摆放合理。
退化矩形
故意把实现改成 ±width/2、±height/2，代码仍可编译，中心 Pivot 下也看似正确，但左下 Pivot 测试会立即失败。这类错误危险之处在于它不是越界索引，而是合法网格出现在错误的局部位置。
// 失败边界：只对 Pivot=(0.5,0.5) 成立
var rect = GetPixelAdjustedRect();
var halfWidth = rect.width * 0.5f;
var halfHeight = rect.height * 0.5f;
AddVertex(vh, new Vector2(-halfWidth, -halfHeight));
AddVertex(vh, new Vector2(-halfWidth, halfHeight));
AddVertex(vh, new Vector2(halfWidth, halfHeight));
AddVertex(vh, new Vector2(halfWidth, -halfHeight));
failure input:
size=(120,80) pivot=(0,0)
wrong vertices[0]=(-60,-40,0)
expected vertices[0]=(0,0,0)
wrong vertices[2]=(60,40,0)
expected vertices[2]=(120,80,0)
recovery:
read rect.xMin/xMax/yMin/yMax directly
keep vertex order and indices unchanged
修复不能靠给四个点再加一段 Pivot 偏移，因为那是在重新实现 Rect 已经提供的边界，并扩大出错面。最小且稳定的做法就是把 rect 当作本轮几何事实源。若将来需要留白，应该把“内缩后的矩形”明确建模为新的输入，而不是暗中抵消 Pivot。
零尺寸现在由生成边界直接处理：Clear 后读取矩形，只要宽或高不大于零就返回，不添加任何顶点与索引。Populate_ZeroWidthProducesEmptyMesh 使用 (0,80) 验证顶点数为零且三角形数组为空。这样布局把某一维压到零时，组件提交的是确定的空网格，而不是四个重合点与两枚零面积三角形。
另一个观察点是负坐标本身不是错误。中心 Pivot 下左边和下边通常为负，表示它们位于本地原点的左侧与下侧；只要四条边满足 xMax-xMin=W、yMax-yMin=H，矩形仍然正确。真正的失败是边界差值与 Rect 不一致、顶点编号变换，或索引引用越界。把“出现负数”当作异常并强行取绝对值，会让中心 Pivot 的四个点折叠到同一象限。
颜色准备
RectTransform 已经拥有布局后的尺寸与 Pivot，RectQuadGraphic 再保存一份宽高只会制造第二个状态所有者。稳定合同是每轮读取一个局部矩形，按左下、左上、右上、右下写入四点，再提交固定索引。
工程上的取舍是保留四次显式 AddVertex，没有抽象成通用矩形生成器。十几行重复让初学者能够把位置、编号和后续颜色逐项对照；直到确实出现多个生产组件共享且容易漂移的几何合同，才值得提取公共函数。当前规模的演进触发条件不是“看见重复”，而是两个以上组件需要共同修复同一条坐标规则。
下一篇只为这四个顶点分别填写颜色，不修改坐标来源、编号或索引。位置和表现属性继续附着在同一顶点记录上。
