九宫格面板缩得比边框还小时，中心区域不该翻折
一个背包面板的左边框宽 24、右边框宽 16，展开时一切正常。收起动画把总宽缩到 30，网格仍用 0、24、W-16、W 作为横向切分点，于是得到 0、24、14、30。中心从 24 走回 14，左右边框也重叠了 10 个单位。关闭背面剔除只能让反向区域继续显示，无法把这份网格变回正确的分区。

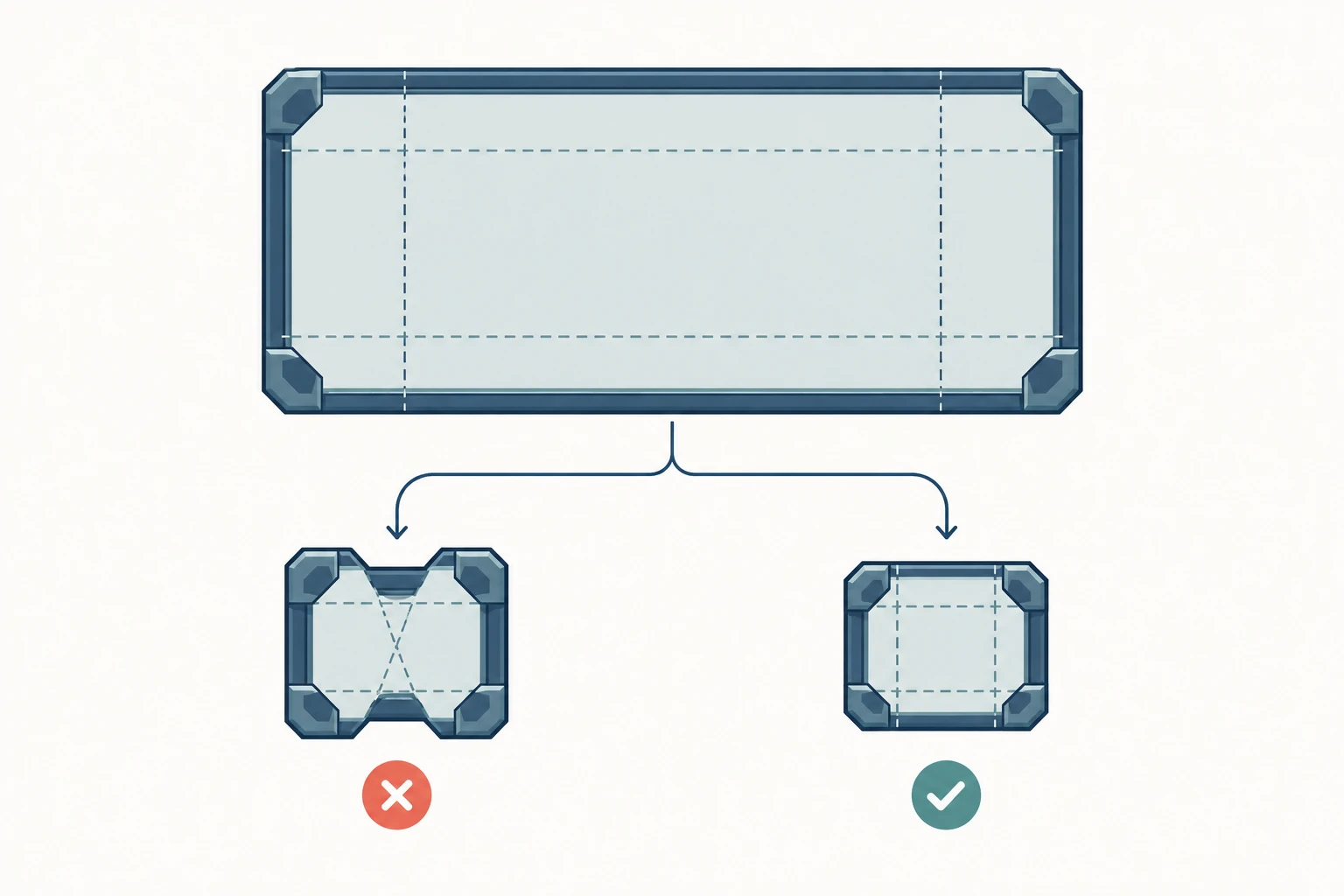

上图只说明面板缩放时的分区关系，不承担精确尺寸。下面用一个独立 C# 研究工程确定小尺寸行为：源图是一张未旋转、未裁边的矩形贴图，横向 64 像素，左右边框分别占 24 和 16 像素；每布局单位对应一个源像素。位置沿局部轴递增，UV 沿同一方向递增。它验证生成网格之前的分段计算，不假定任何引擎内置九宫格组件采用同样策略。
总宽不足时，三个要求不能同时满足
左右边框原尺寸不变、目标宽度服从布局、各片区不重叠，这三项在 W<40 时无法同时成立。若资产必须保持圆角半径和描边厚度，应由布局限制最小宽度；若收起动画必须经过 30，就需要允许边框变形。本文选择后者，让两侧共享压缩系数，而不是任意截掉一侧。
设换成布局单位后的边框为 a、b，当总和非零时取 k=min(1,W/(a+b))。新的左右宽度是 ka、kb，中心宽度为 W-ka-kb。开篇的系数是 0.75，两侧变成 18 和 12，保留 3:2 比例，中心恰好消失。若分别把每侧限制到 W/2，结果会变成 15 和 15，原图不对称的设计也被改掉了。

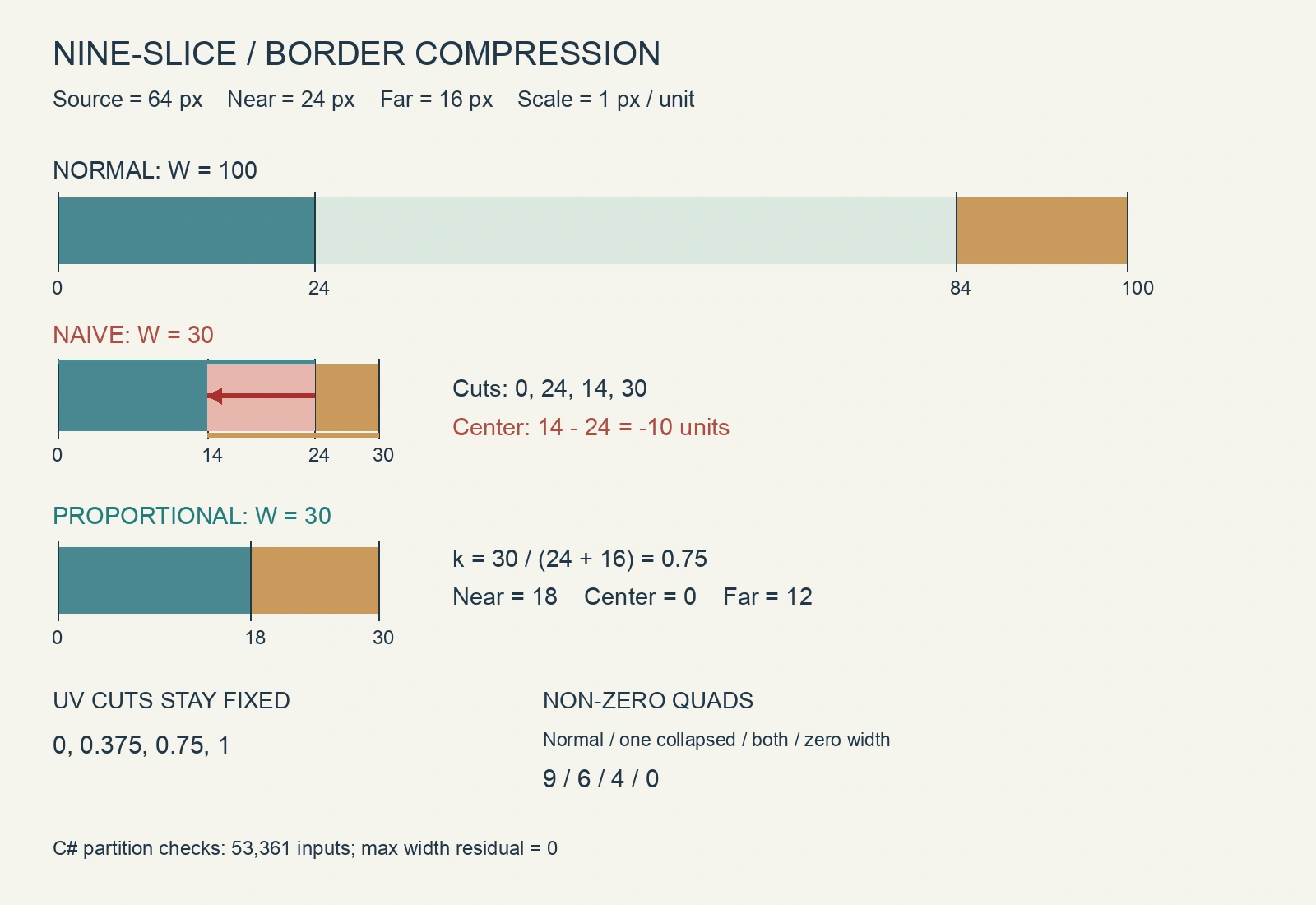

图中错误样本的红色区间是左右边框重叠范围，箭头表示中心逆向；正常与修正样本使用同一布局单位比例。宽度达到 40 时，两条内分界同处 24；继续增大，只增长中间区域。因此本方案在阈值附近位置连续，但导数会改变，不能据此承诺收起动画的视觉速度也连续。
几何边框缩短，源图边框仍要完整取样
源图切分点是 0、24、48、64，归一化后为 0、0.375、0.75、1。面板压缩时，这四个 UV 不随目标边框宽度改变：左侧仍取源图完整的 24 像素范围，只是映射到 18 个布局单位。若把 UV 也乘 0.75，就把“压缩边框”变成了“截取边框的一部分”。
研究工程的 SliceAxis.cs 保存完整核心实现。SliceAxis.Plan 返回位置与 UV 分界，横纵轴各调用一次；QuadCount 展示随后网格遍历使用的非零面积条件。
public readonly record struct AxisCuts(double Length, double Inner0,
double Inner1, double U0, double U1)
{
public double[] Positions => [0, Inner0, Inner1, Length];
public double[] Texcoords => [0, U0, U1, 1];
}
public static class SliceAxis
{
public static AxisCuts Plan(double length, double sourcePixels,
double nearPixels, double farPixels, double pixelsPerUnit)
{
static bool Valid(double v) => double.IsFinite(v) && v >= 0 && v <= 1e6;
if (!Valid(length) || !Valid(sourcePixels) || !Valid(nearPixels)
|| !Valid(farPixels) || !Valid(pixelsPerUnit)
|| sourcePixels == 0 || pixelsPerUnit < 1e-6
|| nearPixels + farPixels >= sourcePixels)
throw new ArgumentOutOfRangeException(nameof(length));
double borderPixels = nearPixels + farPixels;
double near, farStart;
if (borderPixels > 0 && length < borderPixels / pixelsPerUnit)
{
// 同比例压缩两侧，使用同一个接缝坐标消除反向中心。
near = length * (nearPixels / borderPixels);
farStart = near;
}
else
{
near = nearPixels / pixelsPerUnit;
farStart = Math.Max(near, length - farPixels / pixelsPerUnit);
}
return new(length, near, farStart,
nearPixels / sourcePixels, 1 - farPixels / sourcePixels);
}
public static int QuadCount(AxisCuts x, AxisCuts y)
{
int count = 0;
double[] px = x.Positions, py = y.Positions;
for (int j = 0; j < 3; j++)
for (int i = 0; i < 3; i++)
if (px[i + 1] > px[i] && py[j + 1] > py[j]) count++;
return count;
}
}
压缩分支让两个内分界直接共享同一个值，不分别算完再期待浮点结果刚好相等。正常分支的 Math.Max 防止阈值附近舍入产生负中心。输入同时带入源像素和每单位像素数，使布局单位换算只发生一次；若每单位对应两个像素，同样宽 30 的面板得到 0、12、22、30，此时根本不需要压缩。
二维网格按两轴分段的笛卡尔积生成，每格使用对应的四组位置与 UV。两个轴都正常时最多九格；横轴中心消失后剩六格；两个轴的中心都消失后剩四格。目标宽度为零时没有任何有效格子。代码的数量统计不生成顶点或索引，实际 Mesh 发射器应采用同样的正宽、正高判断再写入三角形。
这里有一个容易遗漏的顶点共享限制：压缩后两个内分界位置相同，UV 却分别是 0.375 和 0.75。左右片区接缝可以共用坐标，不能据此合并成同一个带 UV 的顶点。源图中心被省略后，两侧纹理直接相邻，接缝是否美观取决于资产内容；几何不重叠并不保证颜色连续。
用分段参照检查整个尺寸范围
Program.cs 的 NegativeCenterRegression 固定验证旧实现中心宽为 -10，修正后为零。GridPartition 遍历目标宽度整数 0 至 120、两侧源边框整数 0 至 20，每单位两个像素，共 53,361 组；源宽保持 64，因此每组都有合法源中心。参照用 decimal 算两侧缩放宽度，再对照 double 实现，另外检查分界单调、端点封闭、总宽守恒和 UV 不变。
2026-09-27 在 .NET 9.0.3 下完成 Release 构建，零警告、零错误。将研究工程目录设为 $LAB_ROOT 后执行：
dotnet build "$LAB_ROOT/SliceLab.csproj" -c Release --no-restore
dotnet run --project "$LAB_ROOT/SliceLab.csproj" -c Release --no-build
build_exit=0 run_exit=0
passed=19 failed=0 skipped=0 elapsed_ms=65.2336
grid_samples=53361 max_partition_residual=0
normal_positions=[0,24,84,100]
naive_positions=[0,24,14,30]
compressed_positions=[0,18,18,30]
uv=[0,0.375,0.75,1]
quads_normal_one_collapsed_both_collapsed_zero_width=[9,6,4,0]
新建工程需先完成依赖还原。19 项检查还覆盖零边框、单侧边框、阈值相邻浮点数、非有限输入与非法源切分；网格遍历是其中一项，不另算五万多个独立测试。耗时只统计测试段，不包含构建或进程启动，也不表示实际 UI 绘制成本。
当前接口拒绝源边框总和达到或超过源尺寸。前者没有可拉伸的源中心，后者连源分区都已经重叠；若产品需要无中心的框线资源，应给它独立的资产合同，不能让当前插值路径默默猜测。输入上限和像素密度下限只是这份探针的数值范围，尚未穷举所有浮点组合。旋转图集、像素对齐、过滤、Mask 和 GPU 光栅都没有进入验证。
收起到宽 30 的背包面板现在可以得到不翻折的分段，但内容仍可能放不下。布局系统决定是否允许继续缩小，资产定义源切片，网格计算只执行已经选定的压缩政策；不要让绘制层为了保住边框擅自扩大布局矩形。如果圆角在压缩后不能接受，应回到最小尺寸或隐藏策略，而不是继续修改 UV 掩盖几何约束。
