本文属于系列「游戏中的 Shader：十个常用效果的实现与边界」第 10 / 10 篇

低血量效果为何不该写进每个材质：离屏颜色与全屏 Pass

· 6 分钟阅读 · 2290 字

生命值降到 18% 后，画面需要同时出现暗角、降饱和与缓慢脉冲。把公式加入角色材质，天空、地形和粒子不会响应；把它放到最终画面末尾，血条与文字又一起变暗。问题不在于还缺哪个颜色公式，而在于低血量反馈究竟应该读取哪一层颜色，以及 UI 是否属于它的输入。

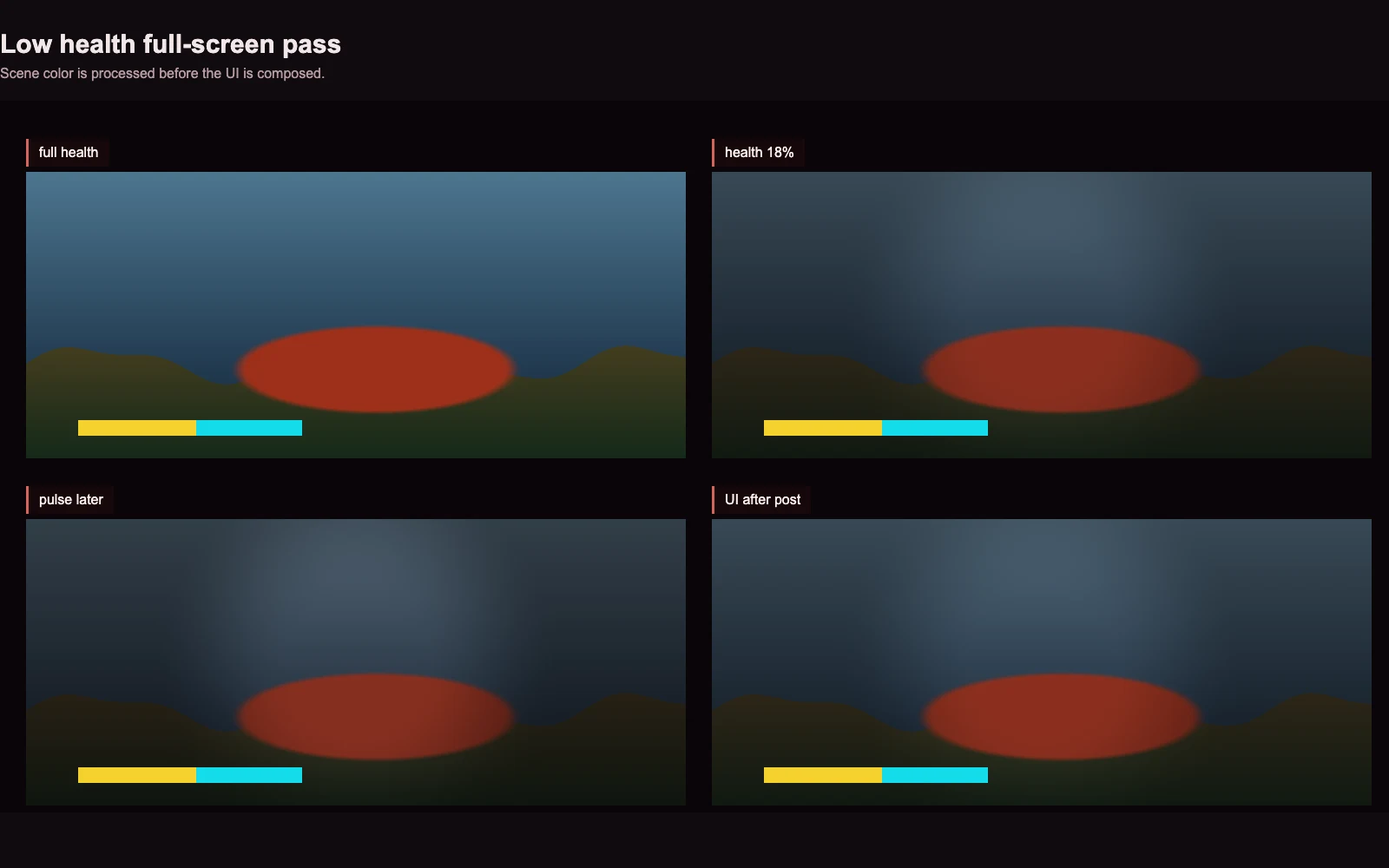

满血、18% 生命值、脉冲时刻与 UI 后合成的 WebGL2 实际结果

第九篇已经把世界距离与高度雾混入场景颜色。本篇直接接收这份完成材质与雾处理的结果：不透明与透明场景先进入离屏颜色纹理，低血量全屏 Pass 读取它，HUD 最后叠加。前九篇分别约束对象、UV、空间和绘制状态；最后一篇把同一原则提升到帧内合成顺序——玩法宿主拥有生命值与时间，Shader 只拥有当前全屏 Pass 的表现计算。

低血量参数不能变成材质的玩法状态

生命值是玩法状态，不能让 Shader 自行累减，也不能让每个材质各保存一份。宿主在提交前把 health 约束到 [0,1]，再用阈值 0.35 映射危险强度：

// .tmp/game-shader-webgl-lab/chapters/10-low-health-post/app.js
export function normalizeLowHealthState(input) {
  const health = Number.isFinite(input.health)
    ? Math.min(Math.max(input.health, 0), 1)
    : 1;
  const threshold = Number.isFinite(input.threshold)
    ? Math.min(Math.max(input.threshold, 0.05), 0.95)
    : 0.35;
  const timeSeconds = Number.isFinite(input.timeSeconds) && input.timeSeconds >= 0
    ? input.timeSeconds % 4096
    : 0;
  const danger = Math.min(
    Math.max((threshold - health) / threshold, 0),
    1
  );
  return { health, threshold, timeSeconds, danger };
}

满血时危险强度严格为 0，正式场景颜色不受影响；生命值 0.18、阈值 0.35 时，强度为 0.4857142857142857。负生命值钳到 0，超过 1 钳到 1，非有限输入退化为满血。这个退化方向很重要：一次损坏的遥测或未初始化字段不应把整帧永久压黑。

脉冲继续复用第二篇建立的秒制效果时间，而不是帧计数。固定 2.2 s 与 2.5 s 的中心像素四通道差值为 7，证明时间确实进入表现路径；它不代表脉冲频率适合所有游戏。暂停菜单是否冻结效果，仍由宿主决定是否推进 timeSeconds，Shader 不读取墙钟。

全屏三角形只读取场景颜色

探针为每个 760×330 结果面板创建同尺寸 RGBA8 纹理与 Framebuffer。场景 Pass 先写入该目标，随后绑定 Drawing Buffer，用全屏三角形采样 uSceneColor。离屏尺寸取实际渲染像素，不取 CSS 布局尺寸；动态分辨率发生变化时，纹理、视口与宽高比必须作为同一帧资源规格一起更新。

创建纹理成功还不代表它已经可以被后处理读取。宿主必须把纹理挂到颜色附件，检查 Framebuffer 完整性，并在开始场景 Pass 时同时绑定目标与匹配视口；任一条件失败都应保留原有渲染路径或跳过效果，不能继续采样一个规格不完整的候选目标。本章探针在 makeTarget 中检查 FRAMEBUFFER_COMPLETE，因此截图所用的场景颜色确实来自已经完成附件绑定的目标，而不是浏览器默认缓冲的偶然残留。

全屏阶段也有一条容易被隐藏的读写边界：作为 uSceneColor 的纹理不能同时继续作为当前颜色附件。正式路径先结束场景 Draw，再切回 Drawing Buffer，最后绑定场景纹理进行采样。若渲染器需要把结果继续交给 Bloom、色调映射或下一项后处理，就应使用另一目标并显式交换输入输出；在同一纹理上原地读写没有定义良好的逐像素顺序。

// .tmp/game-shader-webgl-lab/chapters/10-low-health-post/post.frag
#version 300 es
precision highp float;

in vec2 vUv;
uniform sampler2D uSceneColor;
uniform float uDanger;
uniform float uTimeSeconds;
uniform float uAspect;
out vec4 outColor;

void main() {
  vec3 scene = texture(uSceneColor, vUv).rgb;
  float pulse = 0.82 + 0.18 * sin(uTimeSeconds * 5.0);
  float strength = uDanger * pulse;
  float luminance = dot(scene, vec3(0.2126, 0.7152, 0.0722));
  vec3 desaturated = mix(scene, vec3(luminance), strength * 0.62);

  vec2 centered = vUv - 0.5;
  centered.x *= uAspect;
  float radius = length(centered);
  float vignette = min(
    smoothstep(0.22, 0.72, radius) * strength,
    0.72
  );
  vec3 dangerColor = mix(
    desaturated,
    desaturated * vec3(0.92, 0.38, 0.34),
    strength * 0.48
  );
  outColor = vec4(dangerColor * (1.0 - vignette), 1.0);
}

暗角半径在归一化 UV 中计算时，X 轴必须乘实际宽高比；否则 760×330 目标上的圆形距离场会被拉成椭圆。固定边缘样本在正确与错误宽高比之间产生 27 的四通道差值。暗角还被限制为最多 0.72，避免低血量与脉冲峰值叠加后把边缘乘到接近全黑。这里采用一次场景纹理采样、一个全屏 Pass，没有 GPU 计时，因此只能陈述 Pass 与采样形状，不能声称比逐材质实现更快。

选择全屏三角形而不是两三角形矩形，是为了让覆盖整个视口时不产生内部共享对角线；本章没有用这个选择推导性能收益。顶点阶段只从裁剪空间位置生成 [0,1] UV，片元阶段也不需要对象矩阵、法线或深度。若危险反馈以后要避开角色轮廓、按距离衰减或只作用于世界区域，就必须把深度、遮罩或对象标识作为新的、尺寸匹配的输入纹理，不能让当前 Shader 从颜色反猜场景语义。

满血与 18% 生命值画面的 RGB 亮度和分别为 56,256,432 与 41,847,142。它们是固定 RGBA8 缓冲的行为指纹，不是视觉质量或光度指标。若项目使用 HDR 场景颜色，低血量处理应明确位于曝光、Bloom 与色调映射的哪一侧；直接照搬本章常量不能证明 HDR 管线正确。

UI 顺序是一条可回归的颜色边界

正确路径在低血量 Pass 完成后才绘制血条。固定 UI 像素为 [245,209,46,255]；把 UI 提前写进离屏纹理后，同一点变为 [162,130,48,255]，差值为 164。两张截图看起来都“有血条”，像素回读却明确证明后者已被降饱和、染红并乘上暗角。

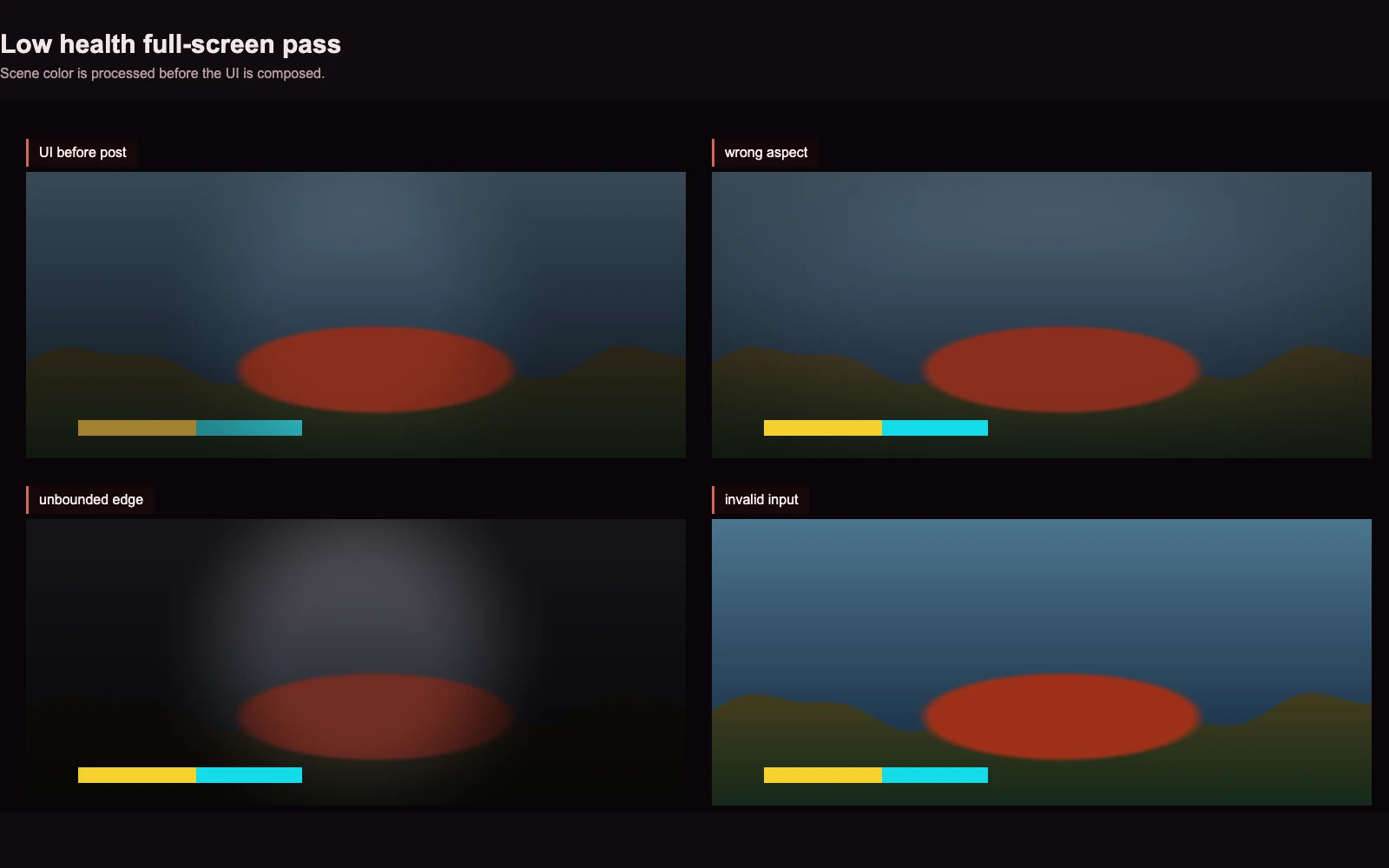

UI 提前处理、错误宽高比、无上限暗角与非法输入的失败对照

UI 后合成并不表示所有界面永远免疫后处理。伤害方向提示、屏幕裂纹或世界空间姓名板可能需要与场景共同响应；可靠做法是把它们放入明确的效果层或单独 Pass，而不是把完整 HUD 移到场景目标里。合成顺序由渲染器持有，单个 UI 组件不应猜测当前是否处于低血量帧。

这个顺序还约束渲染状态恢复。低血量 Pass 关闭深度依赖并覆盖整个目标，UI Pass 随后需要自己的混合、剪裁和视口；若宿主只换 Shader 而没有恢复 Framebuffer 与 viewport，UI 可能仍被画进离屏纹理，表面上就像“UI 后合成”却不会出现在最终缓冲。探针分别把 UI 画到离屏目标与默认缓冲，正是为了让目标绑定错误进入固定回归，而不只比较两段颜色公式。

分屏与多相机则不能共享一个全局危险强度。每个视口可能对应不同玩家、不同生命值和不同离屏尺寸，提交单位必须扩展为“视图目标 + 玩法状态 + 当前效果时间”的完整记录。只有当多个视口确实属于同一玩家时才允许复用状态；纹理和 viewport 仍应逐视图绑定。这与第一篇逐角色提交 hitStrength 的原因相同，只是所有权粒度从 Draw 扩大到 View。

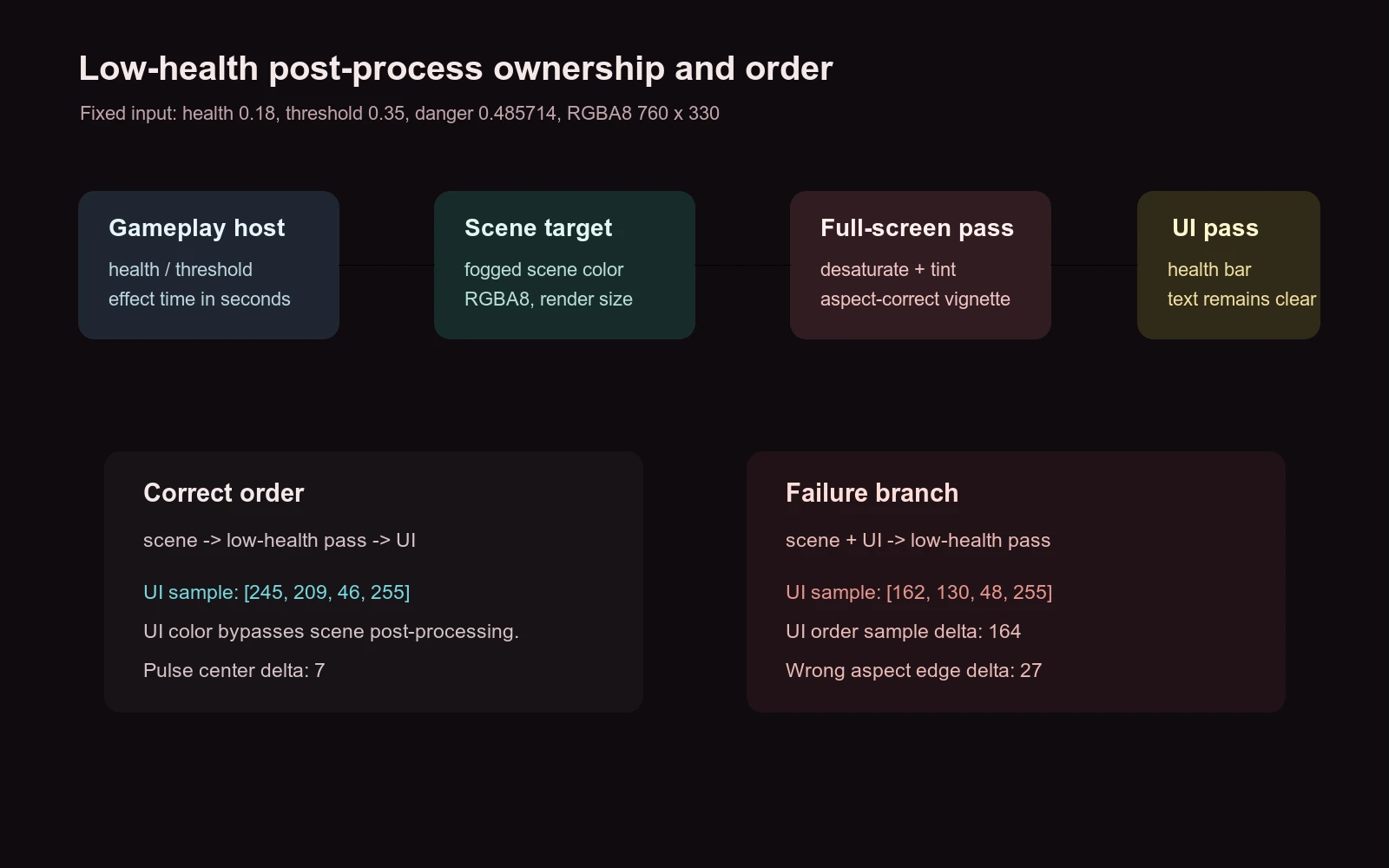

玩法状态、离屏场景颜色、全屏 Pass 与 UI 合成的数据关系

真实 Chrome 编译并链接两套 GLSL ES 3.00 程序，结果与失败画面共执行 16 次 Draw，再通过 gl.readPixels 检查固定区域：

$ python3 $WORK_DIR/.tmp/daily-labs/2026-08-12-2000/run_lab.py
exit_code=0
pass=12 fail=0 skip=0 duration=21.317s
danger_at_health_18=0.4857142857142857
pulse_center_delta=7
ui_order_sample_delta=164
aspect_edge_delta=27

这条管线解决了开篇的两种遗漏：所有已经进入场景颜色的对象共享一次低血量处理，HUD 又能保持自己的颜色与可读性。它适用于单场景颜色目标上的暗角、降饱和和染色反馈，不覆盖 HDR 顺序、动态分辨率历史缓冲、多相机堆栈、分屏或需要独立处理的 UI 层。至此，系列从逐角色颜色状态走到整帧合成，始终保持同一条边界：宿主拥有状态与提交顺序，Shader 只计算被当前 Draw 或 Pass 明确交付的数据。
