草叶摆动时根部为何漂移：顶点风、根部遮罩与剔除边界

· 6 分钟阅读 · 2181 字

草叶已经能随风弯曲，镜头一转却出现两种比“摆得不自然”更严重的错误：根部像被拔出地面，摆幅最大时整片草又会突然消失。前者来自位移权重没有在根部归零，后者则是 CPU 仍用未变形网格的包围盒做剔除。正弦函数只能生成运动，不能替宿主决定哪些顶点可动，也不能更新 GPU 之外的可见性边界。

上一章把位置从对象空间变换到世界空间，并要求法线与观察方向在同一空间相遇。本章沿用这个顺序，在模型矩阵之前完成对象空间位移：网格高度天然适合作为根部遮罩，位移后的对象位置再进入既有世界变换。这样非均匀缩放仍由对象变换负责，风参数不会混入世界单位。

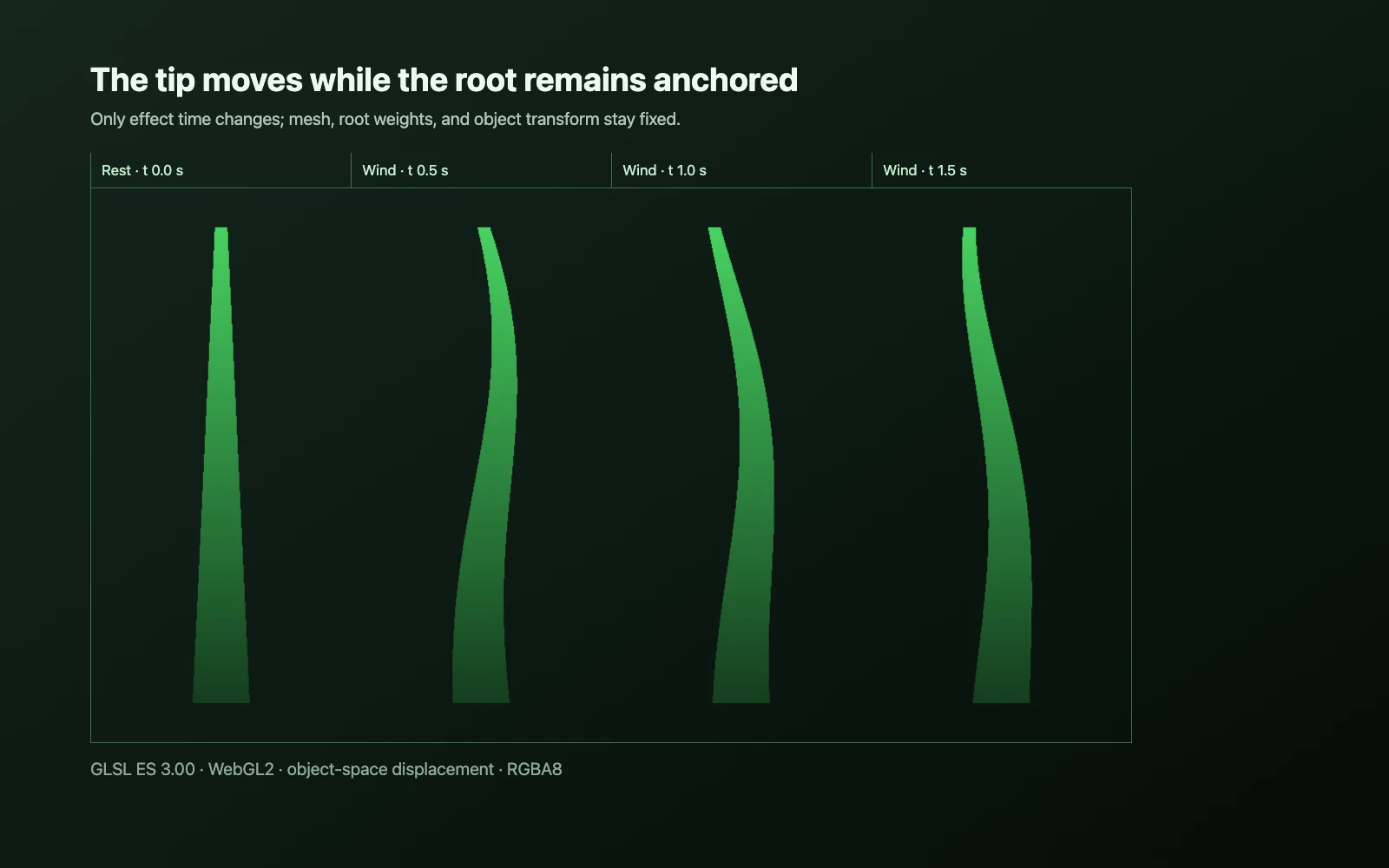

同一网格在四个效果时间下摆动，根部保持固定

根部权重必须参与位移，而不是只参与着色

实验网格把根部到叶尖的权重存为 aRootWeight，值域为 [0,1]。顶点阶段用秒制时间、角频率与顶点高度形成相位，再把正弦位移乘以权重。根部权重为零时，无论时间和相位如何变化，横向偏移都严格为零：

#version 300 es
layout(location = 0) in vec2 aPosition;
layout(location = 1) in float aRootWeight;

uniform float uTimeSeconds;
uniform float uAmplitude;
uniform float uFrequency;
uniform float uPhaseScale;
uniform bool uBrokenRootMask;
out float vWeight;

void main() {
  float weight = clamp(aRootWeight, 0.0, 1.0);
  if (uBrokenRootMask) {
    weight = max(weight, 0.25);
  }
  float phase = uTimeSeconds * uFrequency
    + aPosition.y * uPhaseScale;
  float offsetX = sin(phase) * uAmplitude * weight;
  vWeight = weight;
  gl_Position = vec4(
    aPosition.x + offsetX,
    aPosition.y,
    0.0,
    1.0
  );
}

uBrokenRootMask 只用于回归。它把最小权重抬到 0.25，使根部也获得四分之一振幅。同一网格、时间 0.5s、振幅 0.26 下，正确路径的根部像素质心为 148.71，错误路径移到 141.46。这不是颜色造成的视觉错觉，因为统计来自实际覆盖像素的位置；根部已经参与几何位移。

高度权重也不必等于模型坐标的原始 y。旗帜可以使用顶点色固定旗杆一侧，树枝可以从资源导入的弯曲权重读取，程序网格则可以按局部包围范围归一化。真正需要保持的是合同：权重零表示锚点，权重一表示允许完整振幅，超出范围的输入在进入位移前钳制。

位移选择对象空间还有一个实际原因：同一份草叶网格可以被放到不同世界位置并沿不同朝向实例化，根部权重和叶片高度仍保持资源自身的含义。若先把顶点变到世界空间，再直接沿世界 X 轴摆动，旋转后的草叶会无视自身朝向；若把世界风向变换回对象空间，则需要明确它使用方向变换而不是位置变换，不能携带平移分量。本次切片固定对象空间 X 为风向，只验证权重、相位和上界，不声称已经实现任意世界风场。

顶点位移还改变了表面切线方向。当前片元颜色只按权重渐变，不参与光照，所以没有伪造“法线仍然正确”的结论。接入受光材质时，可以从位移函数的导数近似弯曲后的切线并重建法线，也可以用相邻采样或资源提供的弯曲模型；直接沿用静止网格法线会让几何在摆动而高光不动。第 4 篇建立的法线矩阵合同仍然有效，但它只能把正确的对象空间法线送到世界空间，不能自动修复位移前已经过期的法线。

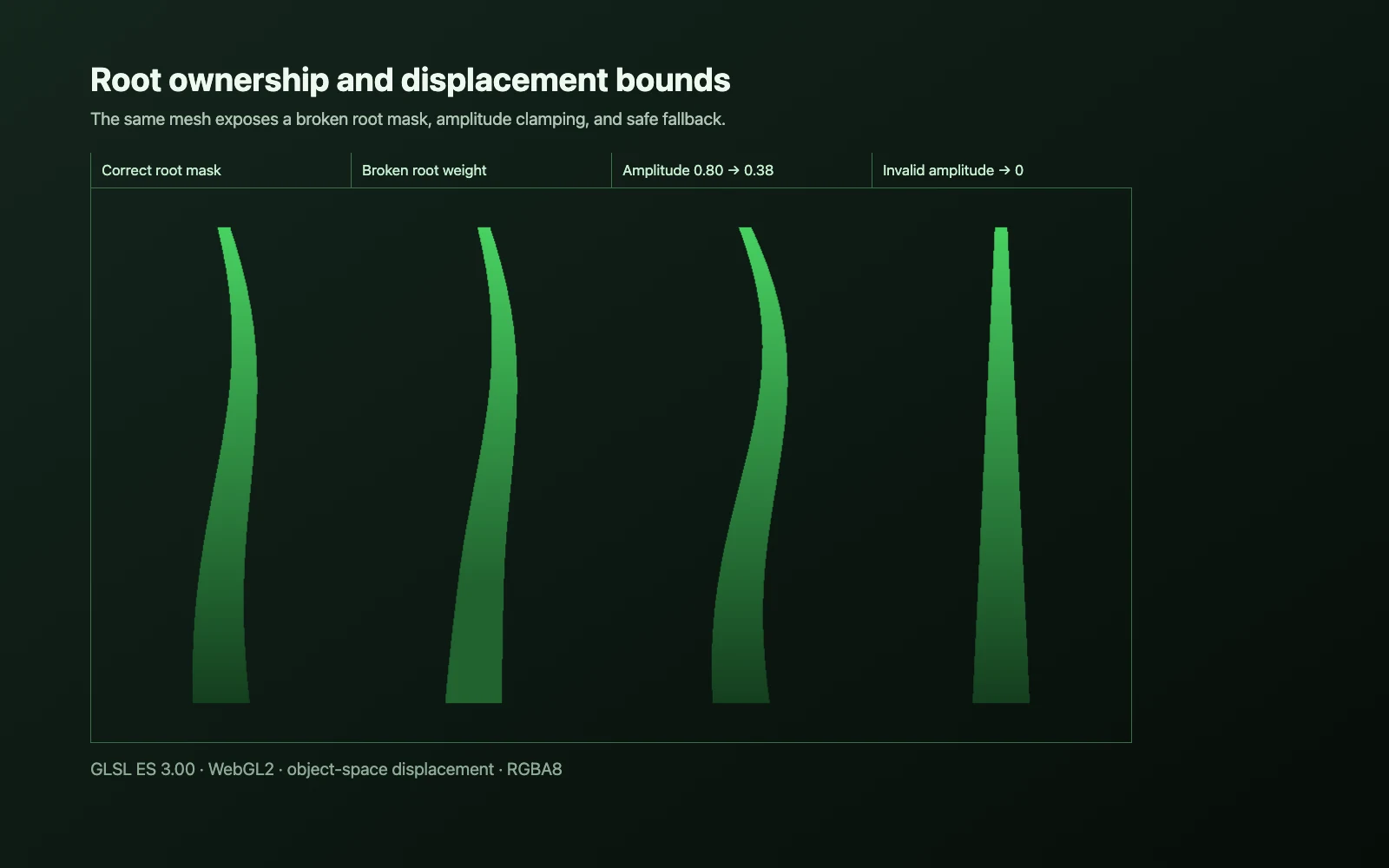

正确根部、错误权重、振幅上限与非法输入的固定对照

振幅上限同时约束画面和 CPU 剔除

JavaScript 持有效果时间与艺术参数，并在 Draw 前把振幅限制在对象空间 0.38 以内。非有限振幅退化为零，负频率同样退化为零；Shader 不接收能够产生无限值或不可预期包围范围的输入：

export function normalizeWind(amplitude, frequency) {
  return {
    amplitude: Number.isFinite(amplitude)
      ? Math.min(Math.max(amplitude, 0), 0.38)
      : 0,
    frequency: Number.isFinite(frequency) && frequency >= 0
      ? Math.min(frequency, 8)
      : 0,
  };
}

固定样本中，振幅 0.26 的覆盖宽度为 75 像素；输入 0.80 被钳制到 0.38 后，覆盖宽度增至 88 像素。这组数据说明一个容易遗漏的边界：顶点 Shader 改变的是 GPU 最终位置，但许多引擎在提交 Draw 前已经用 CPU 侧 Bounds 做完视锥剔除。若 Bounds 仍只覆盖静止网格，摆动部分越出旧边界时，整个对象可能被提前剔除。

安全扩张量可以从位移公式直接得到。这里横向最大偏移不超过 maxWeight * amplitude，而 maxWeight <= 1，所以对象空间包围盒在 X 两侧各扩张 0.38 即可覆盖当前合同。若风向扩展到二维或三维，应按各轴最大分量扩张；若位移再叠加交互弯曲、噪声或顶点动画，则必须累加可证明的上界，或改由更保守的动态 Bounds 管理。只增大 Shader 振幅而不更新这一上界，会让参数合法但渲染提交仍然错误。

这里的上界是对象空间长度，进入世界后还会受到模型缩放影响。引擎若保存对象空间 Bounds，可以先扩张再让现有变换生成世界包围盒；若系统直接维护世界 AABB，则必须用模型线性部分把各轴扩张量保守投影过去。只读取某一个缩放分量会在旋转和非均匀缩放组合下低估范围。相位和频率不会改变位移的绝对上界，因此不用逐帧重算 Bounds；只有振幅上限、风向维度或新的位移项发生合同变化时，才需要重建这一元数据。

时间所有权继续沿用第二篇的可暂停秒制时钟。暂停时 uTimeSeconds 保持不变，草叶停在当前相位；恢复后从原相位继续，而不是用墙钟跳到未来。不同实例可以增加稳定的对象相位偏移，避免整片植被同步摆动，但该偏移应来自可复现的实例属性，而不是每帧随机数。否则相同时间和状态无法产生相同顶点位置，截图、回放与故障复现都会失去可比输入。

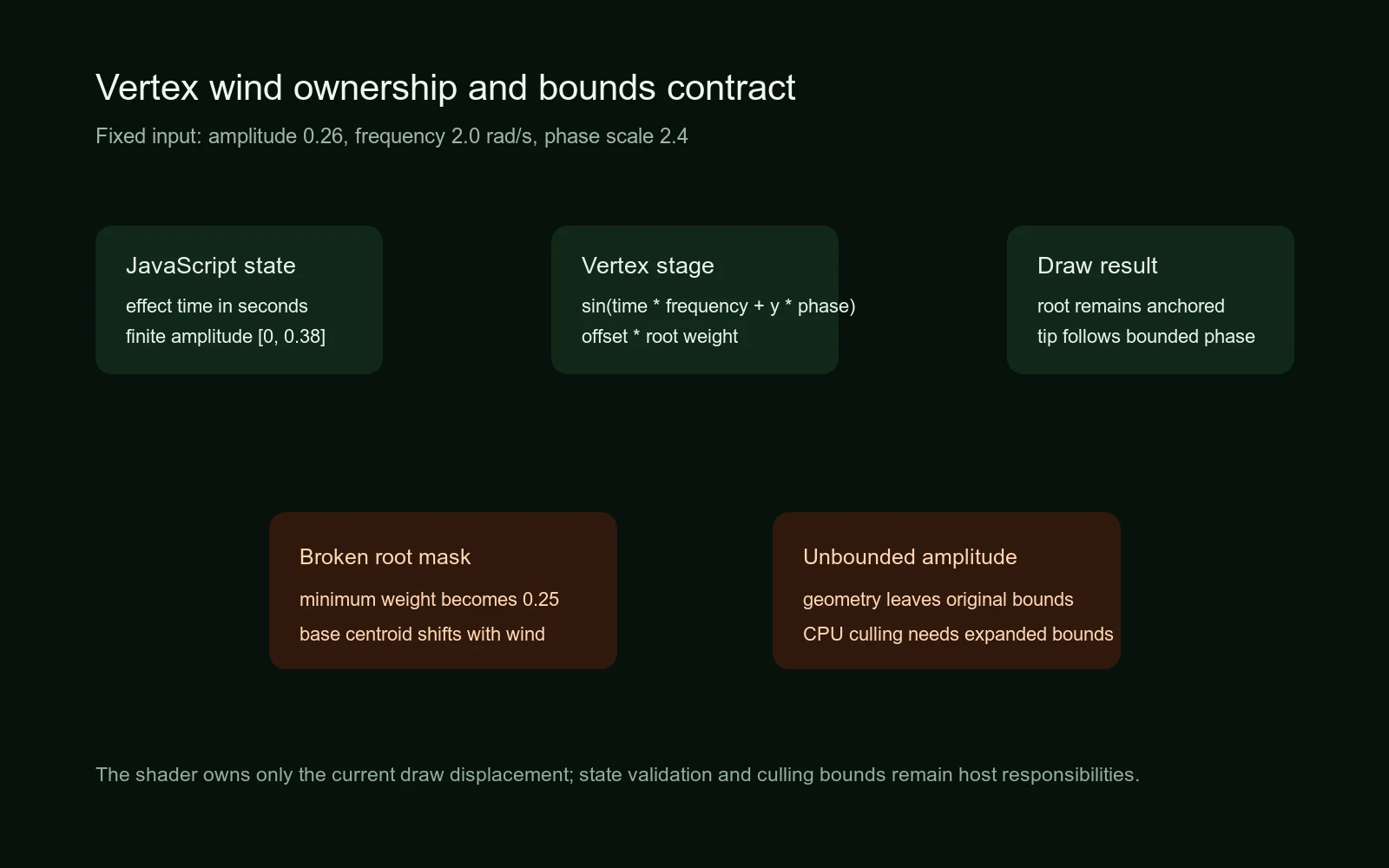

宿主参数、顶点阶段、绘制结果与两条失败分支的关系

像素质心把“会动”和“根不动”分开验证

实验入口位于 .tmp/game-shader-webgl-lab/chapters/05-vertex-wind/app.js。真实 Chrome 编译并链接 GLSL ES 3.00，绘制 1296 个顶点后以 gl.readPixels 统计同一网格在四个时间点的覆盖区域：

$ python3 $WORK_DIR/.tmp/daily-labs/2026-08-10-1930/run_lab.py
exit_code=0
pass=10 fail=0 skip=0 duration=12.317s
motion_centroid_x=[149.50,158.13,155.72,147.61]
root_centroid_x=[149.50,148.71,149.65,150.43]
broken_root_centroid_x=141.46
width_pixels=75 clamped_amplitude_width_pixels=88

整体质心随时间变化，证明位移确实进入绘制；根部取样区域的质心跨度只有 1.72 像素，来自首排三角形中非零权重部分的覆盖变化，而权重为零的底边顶点保持固定。错误权重产生超过 7 像素的偏移，回归信号与正确路径明确分离。

这些像素只证明固定网格、固定分辨率下的几何行为，不是性能测试。当前顶点路径增加一次正弦计算，没有纹理采样，也没有测量 GPU 时间。真实草场还会涉及实例相位、LOD、阴影、法线随弯曲更新和移动平台精度；它们不能从本次单片网格结果外推。

本章实际解决的是顶点风的两个提交边界：资源或程序网格拥有根部权重，JavaScript 拥有有限的时间与振幅，Shader 只计算当前 Draw 的对象空间位移；CPU 侧则必须按同一振幅上界扩张剔除范围。下一章做双 Pass 描边时，会复用“位移后位置才是当前几何”的结论：外扩 Pass 若仍读取静止顶点，摆动表面与轮廓就会分离。
