程序化 Mesh 已经变大，为什么离开原位置就突然消失

· 5 分钟阅读 · 1803 字

一个由三角形扩成宽六米四边形的程序化 Mesh，在原点附近看起来完全正确；相机稍微转动，它却整块消失。顶点缓冲已经包含 x=-3 到 x=3 的新坐标，索引也画出了两个三角形，问题仍可能出在 CPU 侧：渲染器继续拿旧三角形的 [-0.5, 0.5] 包围盒做视锥剔除。

这类错误难以从最终画面定位，因为 GPU 没有收到一次“画错”的命令。对象是在提交 Draw Call 之前被判定为不可见。动态几何的有效更新单位因此不只是顶点数组，还包括能解释这些顶点的索引与 Bounds。

程序化网格已经超出旧包围盒

Bounds 必须来自最终接受的顶点

探针中的 Bounds3.FromVertices 不接收调用方传来的中心和尺寸，而是遍历候选顶点求每个轴的最小值与最大值。对于固定四边形 (-3,-1,0)、(3,-1,0)、(3,2,0)、(-3,2,0)，结果必然是 min=(-3,-1,0)、max=(3,2,0)。

readonly record struct Bounds3(Vector3 Min, Vector3 Max)
{
    public bool Contains(Vector3 point)
        => point.X >= Min.X && point.X <= Max.X
        && point.Y >= Min.Y && point.Y <= Max.Y
        && point.Z >= Min.Z && point.Z <= Max.Z;

    public static Bounds3 FromVertices(IReadOnlyList<Vector3> vertices)
    {
        var min = vertices[0];
        var max = vertices[0];
        for (var index = 1; index < vertices.Count; index++)
        {
            min = Vector3.Min(min, vertices[index]);
            max = Vector3.Max(max, vertices[index]);
        }
        return new Bounds3(min, max);
    }
}

从最终接受的顶点推导 Bounds，有两个直接好处。几何与剔除边界不会分别依赖两套参数；测试也能检查“所有活动顶点均位于活动 Bounds 内”这个不变量。若调用方确实掌握一个更保守的业务边界，可以在重算结果上扩张，但不能缩小到排除真实顶点。

这里选择扫描顶点数组，而不是只扫描索引实际引用的顶点，是一个有意的保守策略。未被索引引用的顶点不会产生像素，把它们纳入 Bounds 可能让边界稍大，却不会错误剔除可见三角形；只扫描引用顶点虽然更紧，但需要再次遍历索引并处理重复引用。对于频繁重建的小型程序化几何，前者更容易验证。若网格缓冲预留了很远的闲置顶点，保守范围会明显扩大，此时应在候选构建时压缩顶点，或按有效索引集合计算边界，而不是让预留容量参与空间判断。

非法拓扑要在上传前停止

重算 Bounds 之前仍需验证拓扑。候选四边形只有四个顶点，有效索引范围是 [0,3]；[0,1,4] 若进入图形 API，可能得到错误、未定义读取或平台相关表现。DynamicMesh.TryUpdate 将这些情况变成稳定结果，并且只让通过全部检查的快照成为 Active。

public UpdateResult TryUpdate(int revision, Vector3[] vertices, int[] indices)
{
    if (vertices.Length == 0)
        return UpdateResult.EmptyVertices;
    if (indices.Length == 0 || indices.Length % 3 != 0)
        return UpdateResult.InvalidTriangleCount;
    if (vertices.Any(vertex => !IsFinite(vertex)))
        return UpdateResult.NonFiniteVertex;
    if (indices.Any(index => index < 0 || index >= vertices.Length))
        return UpdateResult.IndexOutOfRange;
    if (revision <= Active.Revision)
        return UpdateResult.StaleRevision;

    Active = new MeshSnapshot(
        revision,
        vertices.ToArray(),
        indices.ToArray(),
        Bounds3.FromVertices(vertices));
    return UpdateResult.Applied;
}

有限数检查必须早于 Bounds 计算。一个含 NaN 的坐标会污染 Vector3.Min/Max，使包围盒失去可排序的几何意义。数组复制则隔离调用方后续改写：提交后再把 vertices[0] 改成 (99,99,99)，不能暗中改变活动几何而让 Bounds 保持旧值。

校验次序也减少了失败分支的歧义。空顶点无法定义最小值；索引数量不是三的倍数时，候选甚至不能被解释为完整三角形；越界索引则说明拓扑引用了不存在的数据。只有这些结构条件成立后，Bounds 才代表一个可绘制对象。这样日志中的 IndexOutOfRange 指向数据生产阶段，而不是把问题延迟成某个图形后端的绑定错误。

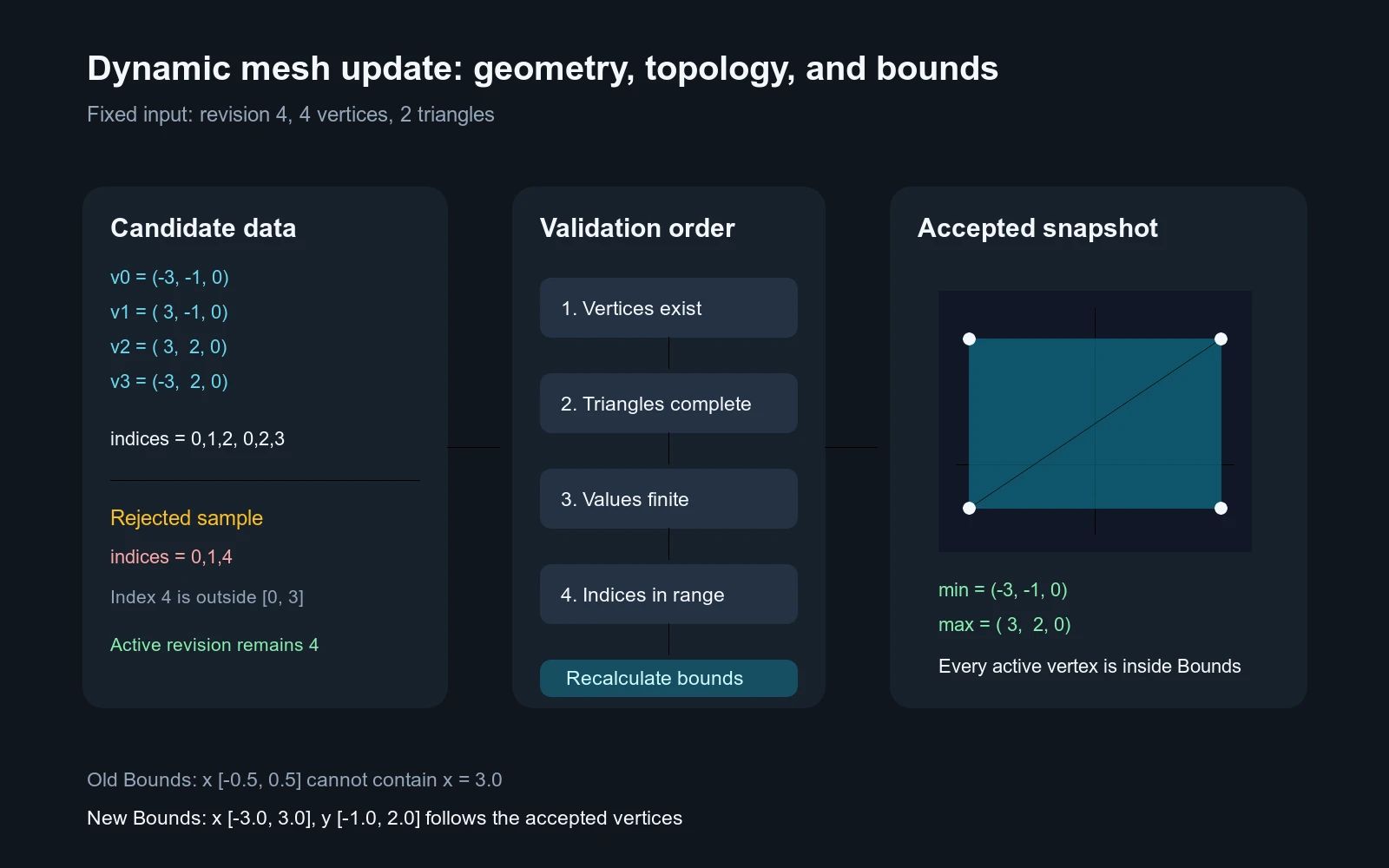

动态网格候选数据、验证顺序与活动包围盒

固定输出把消失条件变成回归条件

源码路径为 .tmp/daily-labs/2026-08-23-2000/Program.cs，入口是 DynamicMesh.TryUpdate，对应回归包括 ExpandedMeshRecalculatesBounds、InvalidIndexPreservesActiveMesh 与 BoundsContainEveryVertex。当天执行结果如下：

$ cd $WORK_DIR/.tmp/daily-labs/2026-08-23-2000
$ dotnet build DynamicMeshBoundsLab.csproj -c Release -p:NuGetAudit=false
Build succeeded.
0 Warning(s)
0 Error(s)
exit=0

$ dotnet run --project DynamicMeshBoundsLab.csproj -c Release --no-build --no-restore
normal result=Applied revision=4 vertices=4 triangles=2 bounds_min=(-3.0,-1.0,0.0) bounds_max=(3.0,2.0,0.0) old_contains_right=False new_contains_right=True
failure result=IndexOutOfRange active_revision=4 snapshot_unchanged=True bounds_max=(3.0,2.0,0.0)
tests pass=8 fail=0 skip=0 duration_ms=30.39
exit=0

正常样本证明新 Bounds 包含旧边界之外的 x=3；失败样本证明越界索引不会改变已经可用的修订 4。这里验证的是 CPU 侧数据合同，没有创建真实 GPU 缓冲，也没有测量上传耗时，因此不能据此声称重算包围盒改善性能。

引擎接入点取决于谁负责剔除

在 Unity 中，对运行时 Mesh 改写顶点和索引后，应在同一更新路径设置或重算 mesh.bounds；若使用自定义渲染批次，则批次管理器可能才是 Bounds 的所有者。Godot 的 ArrayMesh、Three.js 的 BufferGeometry 或自研渲染器名字不同，但判断标准一致：谁读取边界决定是否提交绘制，谁就必须只读取与当前顶点、索引相匹配的边界。

每帧都扫描全部顶点的代价是 O(V)。当动态网格很大且只改局部时，可以维护分块 Bounds，再合并为对象级边界；但顶点向内收缩会使增量最值失效，此时需要重扫受影响分块。若对象允许使用保守边界，扩大少量范围通常比漏掉真实几何安全，代价是增加本可剔除的 Draw Call。

边界过小与过大并不对称。过小会产生假阴性：对象明明与视锥相交，却在 CPU 阶段被丢弃，画面直接缺失；过大产生假阳性：对象已经离开视锥，渲染器仍提交它。前者是正确性故障，后者才是容量与效率问题。因此更新路径应先保证 Bounds 包含真实几何，再根据可见对象数、Draw Call 和剔除统计决定是否值得收紧，不能用一个未经证明的固定盒子换取表面上的低计算量。

开头那个突然消失的四边形并不需要修改 Shader。只要索引先通过范围检查、顶点排除非有限值、Bounds 从同一批有效顶点重算，CPU 剔除与 GPU 几何就重新描述同一个对象。当前探针没有覆盖骨骼变形、GPU 顶点位移和多子网格材质边界；这些场景需要更保守的运行时 Bounds 或由动画、计算着色器结果另行提供边界，而不能继续依赖静态导入值。
